功能总述:

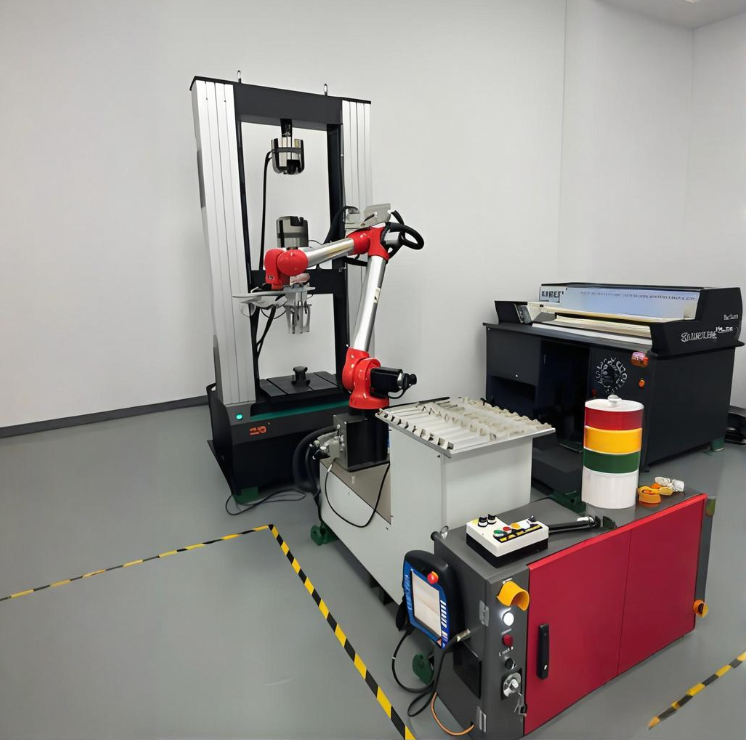

设备主机由电子万能试验机、机器人自动送样系统、测径装置、视频引伸计、液压平推夹具、试样托盘、自动控制系统以及全自动试试验软件组成，该设备具有全自动试验功能，可批量完成哑铃型试样拉力试验、自动处理数据并上传。
设备特点:
l 自动上、下料功能:机器人自动送样系统根据程序设定自动完成试样的上料、下料功能；
l 自动测量试样截面积的功能:根据程序设定自动完成试样截面积的测量；
l 试样夹具自动装夹试样功能；
l 引伸计自动识别功能；
l 测试样品回收；
l 自动控制及数据处理功能；
|
项目
|
型号
|
FAR8305
|
FAR8605
|
FAR8106
|
|
主机
|
最大试验力
|
300kN
|
600kN
|
1000kN
|
|
准确度等级
|
0.5 级
|
0.5 级
|
0.5 级
|
|
试验力测量范围
|
0.4%~100%FS
|
1%~100%FS
|
1%~100%FS
|
|
试验力示值误差
|
±0.5% 以内
|
±0.5% 以内
|
±0.5% 以内
|
|
试验力分辨力
|
1/2000000FS
|
1/2000000FS
|
1/2000000FS
|
|
横梁速度调节范围
|
0.001-400mm/min
|
0.005-250mm/min
|
0.005-200mm/min
|
|
横梁行程 (带平推夹具)
|
300mm
|
600mm
|
1000mm
|
|
试样长度
|
300-650mm
|
300-650mm
|
500-650mm
|
|
液压平推夹具
|
夹持方式
|
液压平推
|
液压平推
|
液压平推
|
|
最大夹持力
|
420kN
|
720kN
|
1200kN
|
|
开口宽度
|
95mm
|
60mm
|
80mm
|
|
板材夹持范围
|
0-45mm
|
0-45mm
|
0-40mm
|
|
棒材夹持直径范围
|
Φ10~Φ20mm
Φ20~Φ45mm
|
Φ10~Φ20mm
Φ20~Φ45mm
|
Φ15~Φ40mm
|
|
视频引伸计
|
型号
|
YS60YS60-100-SE/ PRO/ MAX
|
|
视野范围
|
500mm
|
|
精度等级
|
满足IS095130.5级精度要求
|
|
分辨率
|
0.8μm
|
|
相机分辨率
|
5Mpx
|
|
测量方式
|
全程跟踪到断裂
|
|
机器人
|
机器人种类
|
六自由度机器人
|
|
负载
|
7kg
|
|
最大工作半径
|
910mm
|
|
重复定位精度
|
0.03mm
|
|
试样架
|
试样容量
|
可以根据用户需求制作
|
|
试样长度
|
300-650mm（微型试样可定制）
|
|
主机电源
|
主机电源
|
AC 380V±10%,50Hz,5kW
|
AC 380V±10%,50Hz,6kW
|
AC 380V±10%,50Hz,11kW
|
|
主机外形尺寸
|
主机外形尺寸
|
11066×813×2330mm
|
1350×1022×2720mm
|
1500×820×3240mm
|
|
主机重量
|
主机重量
|
约 1500kg (带夹具)
|
约 4500kg (带夹具)
|
约 8000kg (带夹具)
|
